锅炉本体结构及水位现象描述
发布日期：2021-2-19
1 锅炉本体结构
SZS型燃气饱和蒸汽锅炉结构图如图1所示，从炉前观察（燃烧器侧），左侧为炉膛，右侧为上下锅筒及对流管束，燃烧器布置在炉膛前墙。

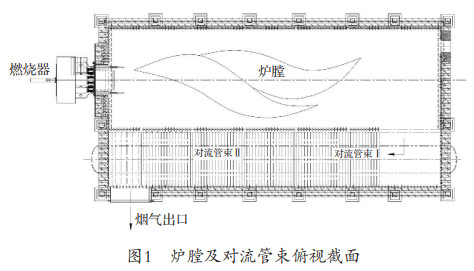

图1 炉膛及对流管束俯视截面
2 水位现象描述
2.1 锅炉水位计安装（见图2）
锅炉前封头上安装双色水位计1个、电极水位计1个、平衡容器（差压水位传感器）1个，后封头与前封头相同配置。

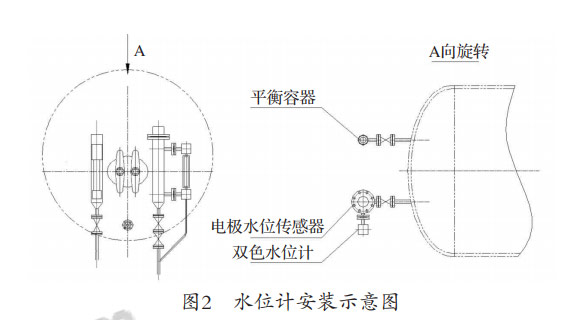

图2 水位计安装示意图
2.2 锅炉运行记录
基于这种结构特点，锅炉在运行过程中，汽包水位出现前低后高的现象，影响锅炉的运行操作。阐述产生这种现象的原因，指出锅炉设计中应注意的问题，考虑锅炉水位控制应采取的处理措施。
