导热油炉空预器工作原理

发布日期：2021-6-27

　　烟气余热回收途径主要有两种，一种是预热工 作介质 ，一种是预热空气进行助燃 。预热工作介质需占用较大的作业场地 ，预热空气助燃是一种相对较好的 方法。 目前苏里格地区处理厂除某处理厂导热油炉使用 空预器外 ，其余处理厂均无余热回收装置 ，通过对两种 导热油炉系统的运行情况进行分析 ，提出优化建议。

　　1 导热油炉空预器工作原理

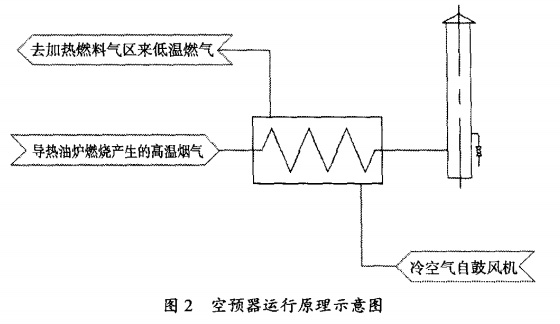

　　导热油炉空气预热器利用尾部出口烟气所 带热 能 ，通过热管的超导传热 ，用来预热锅炉助燃空气 。空 气预热器采用重置放置形式 ，烟气和空气反向水平流 动形成气一气换热 ，最大限度提高烟气换热效率。空气 预热器由箱体、热管束、中间隔板组成。箱体为两侧：一 侧流动为烟气 ，一侧流动为空气(见图 2)。 空气预热器充分利用热管传热速度快 ，换热效率 高的特点 ，有效克服了气体间换热时换热系数不高的 问题 。热管两端的外壁传热面积利用翅片可作适度扩 展 ，这样处理 ，不仅强化 了管外传热 ，也有效 的减少了 换热器 的体积和质量 ，节约了金属耗材 ，可以得到一个 高性价 比的换热器。同时，通过调整热管加热侧和放热 侧的热流密度 ，改变加热侧和放热侧的传热面积 ，可有 效避免流体对换热器的酸露点腐蚀 ，提高设备使用寿 命 。

　　2 空预器应用情况 苏里格某天然气处理厂两台 2MW 导热油炉使用 空预器对烟气余热冷凝 回收 ，就是利用高温含水蒸气 的烟气对导热油炉的助燃空气进行加热 ，即提高 了混 合燃料气 的温度 ，又回收了废气 中的余热，整体提高其 燃烧效率。
